Поради фахівця, як зібрати міні СЕС для власного будинку?
Cьогодні багато українців замислюються щодо встановлення сонячної електростанції (СЕС) для власного будинку. В умовах зростання тарифів та можливих перебоїв у електропостачанні, встановлення міні СЕС стає все більш актуальним рішенням для багатьох домогосподарств.
Але, постає питання, що має входити до комплекту СЕС та як обрати обладнання, щоб забезпечити ефективну роботу станції на довгі роки? Практичні поради щодо вибору обладнання та особливостей монтажу надає провідний інженер LogicPower — українського бренду енергосилового обладнання.

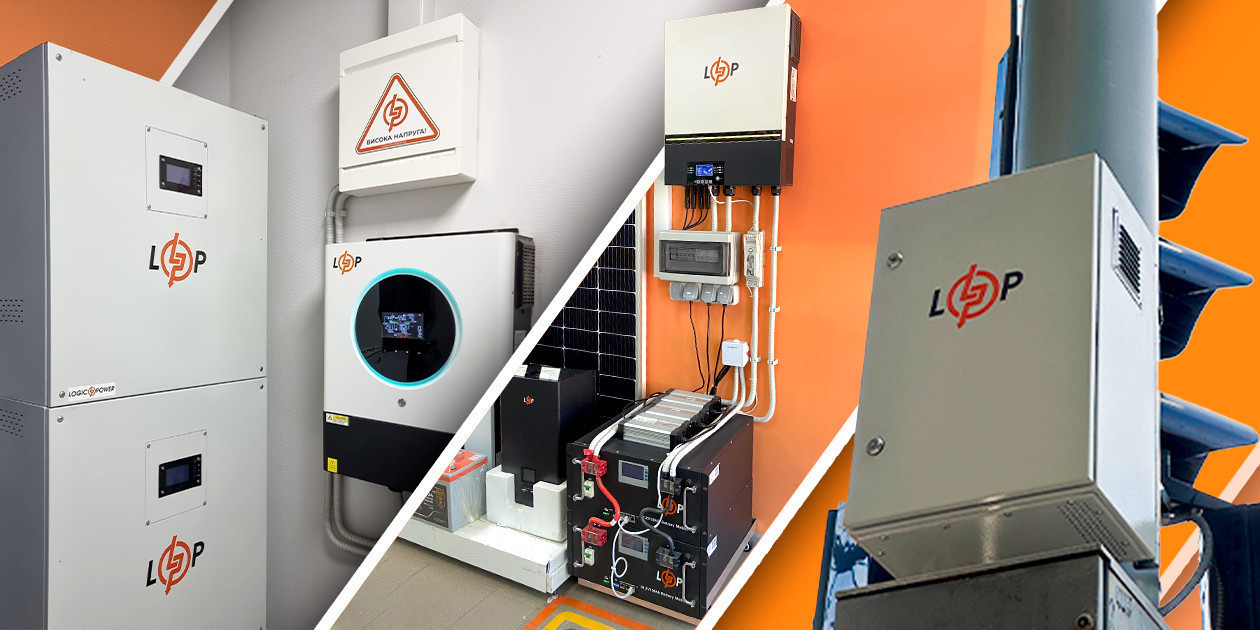

Що має входити у комплект СЕС для приватного будинку?
Сонячні панелі для встановлення на даху, або на спеціальних конструкціях на присадибній ділянці.
Сонячний інвертор, який перетворюватиме постійний струм, згенерований панелями, у змінний та забезпечуватиме розподіл енергії між електромережею будинку, акумуляторною батареєю (за наявності) та зовнішньою електромережею.
Спеціалізований дріт для підключення сонячних панелей та конектори для підключення
Система кріплення сонячних панелей (може бути різна, залежно від місця встановлення)
Одна чи декілька акумуляторних батарей для забезпечення безперебійного живлення будинку у темний час доби чи у разі низької генерації.
Група захисту мережі, інвертора та сонячних панелей забезпечує стабільну роботу системи, запобігаючи перевантаженням, коротким замиканням і стрибкам напруги.
Які параметри необхідні, щоб обрати ефективне обладнання?
По-перше, необхідно визначити пікове споживання, коли одночасно працюють прилади, які часто використовуються, наприклад, електрочайник, пральна машина, комп'ютер, телевізор, освітлення тощо. Підсумовуємо потужність всіх приладів, які зазвичай ви вмикаєте одночасно.
Далі, маємо визначити середнє споживання будинку. Для цього можна використати один з 2 простих методів:
1. За лічильником
Підписуйтеся на наші соцмережі
Перегляньте платіжки за останні 6-12 місяців і знайдіть кількість спожитих кіловат-годин (кВт·год) за кожен місяць.
Обчисліть середнє значення, склавши всі місячні показники та поділивши на кількість місяців.
Приклад:
- Січень: 250 кВт·год;
- Лютий: 230 кВт·год;
- Березень: 270 кВт·год;
- (250 + 230 + 270) ÷ 3 = 250 кВт·год (середнє місячне споживання).
2. Сумарне споживання електроприладами
- Складіть список усіх електроприладів у будинку та їхню потужність (Вт).
- Оцініть щоденний час роботи кожного приладу.
- Розрахуйте енергоспоживання за формулою: Споживання = Потужність × Час роботи ÷ 1000
До отриманих значень рекомендую додати 20-30% запасу потужності. Ця цифра нам знадобиться для вибору потужності обладнання для СЕС.
Якщо плануєте встановлювати акумулятори для сонячних панелей, визначте скільки часу побутова техніка має працювати на одному заряді батареї
Обираємо обладнання для домашньої СЕС
Інвертор
Після визначення максимальної споживаної потужності можна обрати потрібний сонячний інвертор.
Нагадую, що потужність сонячного інвертора має бути не менше ніж максимальна потужність споживання.
Наприклад, якщо максимальна потужність споживання становить 4,7кВт (4700Вт) то потужність інвертора повинна становити якнайменше 5 кВт (5000Вт)
Акумуляторна батарея
При виборі акумуляторної батареї треба опиратися на два основні фактори: яку потужність (струм) акумулятор здатен видати та який час резервування він здатен забезпечити.
Наприклад якщо максимальна потужність інвертора становить 5 кВт (5000Вт), а напруга акумулятора 51,2В, то можна обчислити максимальний струм споживання. Для цього потужність ділимо на напругу 5000/51,2=97,66А. Враховуючи власне споживання інвертора, можна округлити до 100А. Тобто, акумулятор повинен мати струм розряду не менше ніж 100А.
Далі треба обчислити ємність необхідної акумуляторної батареї в Вт/год
Наприклад якщо середнє споживання будинку становить 500 Вт на годину, а необхідний час резервного живлення — 10 годин, то 500*10=5000 Вт/г. В такому разі нам потрібна акумуляторна батарея 51,2В 100А/г 5120Вт/г зі струмом розряду не менше ніж 100А
Сонячні панелі
Кількість, потужність та тип з'єднання сонячних панелей обираємо залежно від характеристик інвертора:
- якщо у інвертора є один MPPT контролер, то усі панелі повинні бути направлені в одну сторону під одним кутом;
- за умови, що інвертор обладнано двома або більше MPPT контролерами, можна розділити панелі на два чи більше сонячних поля, кожне з яких може бути налаштовано на своє направлення та кут. З’єднувати сонячні панелі потрібно таким чином, щоб не перевищувати максимальну напругу та максимальний струм для кожного входу MPPT контролерів.
Важливо, панелі у одному полі повинні мати однакове направлення та кут.
Якщо вам дозволяє бюджет, на сонячних батареях краще не економити та встановити максимальну їх кількість, тому що за поганих погодних умов генерація буде значно менше ніж у сонячний день, та може становити 10% від номінальної.
Для з’єднання сонячних панелей, та підключення їх до інвертора, необхідно використовувати спеціалізований дріт з подвійною ізоляцією, та захистом від ультрафіолетового випромінювання.
Система кріплення
Обирається залежно від місця встановлення сонячних панелей, кріплення повинно витримувати снігові та вітрові навантаження
Група захисту
- Запобіжники, які встановлюються перед інвертором, захищають мережу від можливих неполадок перетворювача.
- Запобіжники, що встановлюються після виходу, захищають інвертор від можливих неполадок в ланцюгах споживача.
- Плавкі запобіжники, роз’єднувач та пристрій захисту від імпульсних перешкод, встановлюються у ланцюзі підключення сонячних панелей, захищають сам інвертор від атмосферних розрядів, а також сонячні панелі від можливих збоїв інвертора.
